JC系列顎式破碎機

產品簡介

進料粒度：
425-1250mm
生產能力：
50-1500t/h

適應物料：
石灰石、砂巖、焦炭、煤矸石、原煤、石膏、爐渣、焦炭等

應用領域：
JC顎式破碎機采用高強度材料，先進的制造工藝，具有結構強度更高，設備可靠性更高，破碎比更大、產量更高，綜合成本更低等優勢，廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化工等行業。

服務支持

配件中心 Word說明書下載 PDF說明書下載

產品介紹
技術參數

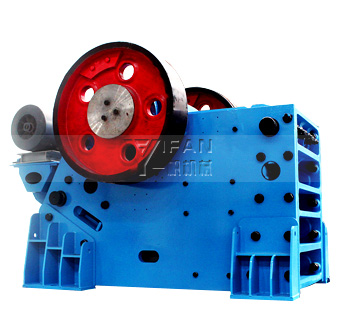

JC系列顎式破碎機產品介紹

JC系列顎式破碎機是鄭州一帆機械設備有限公司引進德國破碎技術和研究成果，在一帆數萬臺顎式破碎機設計制造經驗的基礎上，采用有限元分析方法成功開發的新一代產品。
與傳統的顎式破碎機相比，JC系列顎式破碎機在設計和制造方面對細節更為重視，采用高強度材料，先進的制造工藝，具有結構強度更高，設備可靠性更高，破碎比更大、產量更高，綜合成本更低等優勢。

JC顎式破碎機性能特點：

     1、堅固的結構
     機架分為焊接式和組裝式兩種：中小型規格一般采用焊接式，大型規格一般采用組裝式。
     焊接式采用大弧度過渡圓角、低應力區焊接方式，大大降低了應力過度集中的問題，保證了機架在各方向強度的均等，具有耐沖擊性、受力均勻、低故障率等特點。
     組裝式采用先進的模塊化、無焊接框架結構設計，疲勞強度大，可靠性高，同時整機組裝式設計，運輸、安裝更加方便，特別適用于地下礦井、高海拔礦山等狹小、運輸困難場所安裝。

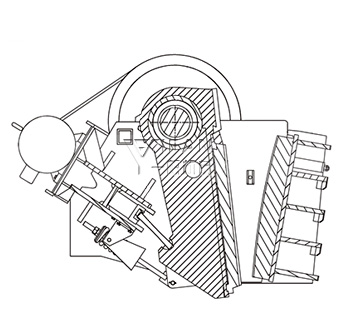

     2、優越的腔型設計
     對稱"V"形腔型設計，肘板大傾角、大沖程、合理轉速，使進料粒度更大、產量更高、粒度更加均勻，顎板磨損降低。
     3、重型動顎總成經久耐用
     重型動顎總成采用鍛造的重型偏心軸、高質量重載滾動軸承、有限元軟件優化的動顎體,保證了動顎總成耐沖擊性和穩定性高；迷宮式密封、集中潤滑系統保證了軸承油脂不被污染、潤滑更加便捷，使其運行時間更長、更具穩定性。
     4、動顎護板設計
     動顎上方安裝了重型護板，避免物料強力沖擊，有效保護動顎體及其內部軸承不受損壞。
     5、整體軸承座
     整體鑄鋼軸承座結構保證與機架完全配合，避免了組合式軸承座在緊固過程中對軸承造成不必要的徑向載荷，使軸承運行更加平穩。
     6、方便快捷的粒度調節
    系列顎式破碎機采用機械或液壓排料口調整裝置，其雙楔塊調節方式相對應墊片調節操作更加簡單、安全、快捷，節省了停機時間。

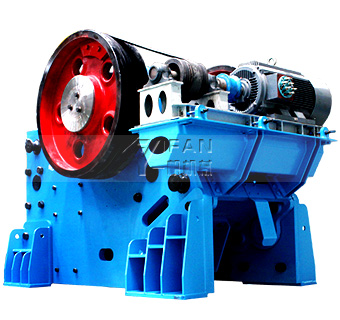

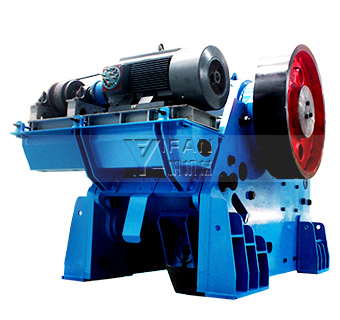

     7、一體化電機安裝
     電機座與破碎機機架一體式安裝方式，不僅節約了顎式破碎機的安裝空間，減少了三角帶的長度，而且由于機架、電機座、電機的同步運動、可調的電機座實現了三角帶張力的調節，從而使三角帶使用壽命更長。
     8、減震安裝設計
     破碎機采用專用的橡膠減震裝置固定，有效吸收了設備振動峰值，同時允許破碎機垂直和縱向方向的位移，從而降低了對基礎的沖擊。

JC系列顎式破碎機技術參數

JC顎式破碎機技術參數：

型號	名義進料口寬度 (mm)	名義進料口深度 (mm)	最大入料粒度	最小緊邊排放口 (mm)	最大緊邊排放口 (mm)	電機功率 (kw)	轉速	生產能力（有預篩分，t/h）	生產能力（無預篩分，t/h）
JC40	400	250	200	20	80	18.5	300	3-25	4-28
JC60	600	400	320	40	100	37	300	40-135	45-205
JC75	750	500	400	40	100	55	300	50-165	55-255
JC231	800	510	410	40	175	55-75	310	55-335	60-515
JC337	930	580	465	60	175	90	310	105-390	120-590
JC340	1060	600	480	60	175	75-90	280	140-480	165-675
JC442	1060	700	560	70	200	90-110	280	150-500	175-760
JC110	1100	850	680	70	200	160	230	160-530	190-790
JC120	1200	870	695	70	200	160	230	175-610	205-945
JC125	1250	950	760	100	250	160	220	255-800	310-1205
JC130	1300	1000	800	100	250	185	220	270-835	315-1230
JC140	1400	1070	856	125	250	200	220	330-850	415-1275
JC150	1400	1200	960	125	250	200	220	340-880	420-1320
JC659	1500	1200	960	150	300	200-250	220	415-1085	565-1605
JC160	1600	1200	960	150	300	250	220	430-1145	600-1910
JC663	1600	1200	960	150	300	280-315	220	495-1315	660-2100
JC671	1800	1200	960	150	300	355	200	555-1495	700-2275
JC759	1500	1300	1040	150	300	200	200	420-1100	575-1645
JC771	1800	1500	1200	150	350	400	200	580-1710	795-2925
JC783	2100	1500	1200	175	350	450	200	690-1870	1000-3250

所列破碎機的生產能力是基于中等硬度巖石的瞬時取樣測定結果。以上數據僅供參考，具體項目的設備選型請聯系我們的工程師.

以上數據所表示的破碎機產量，是針對平均比重為2.7t/m³的中等易碎性巖石，給料能順利進入破碎腔、無架橋卡堵現想，給料剔除小于排放口細料時取小值，含細料時取大值。產量可能隨給料方式和物料性質諸如粒度組成，含水含泥量、松散密度和可碎性而變化。
